Защита АС при старте и поломке усилителя

Не секрет, что динамики стоят денег. Хорошие динамики стоят хороших денег.
Обычно стоимость динамиков превышает стоимость комплектующих усилителя.
А потому, просто необходимо вовремя, еще на этапе проектирования, позаботиться о защите АС.

Предлагаемая конструкция обеспечивает задержку подключения АС при старте усилителя, исключаяя тем самым озвучивание переходных процессов.

Кроме этого, при появлении на выходе УМЗЧ постоянного напряжения любой полярности наша схема мгновенно отключает АС. Режимы работы блока индицируются двумя светодиодами.

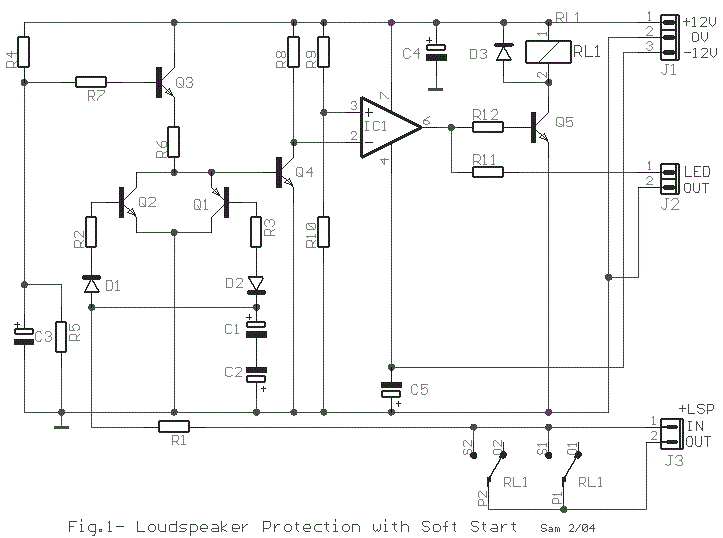

Принципиальная схема блока защиты

Схема проста, легка в повторении и не требует сложной настройки, не смотря на это очень надёжна. При применении хорошего рэле не привносит искажений.

При приведенных на схеме номиналах компонентов задержка на старте составляет 3 секунды. Обычно этого достаточно, чтобы избежать уханий и буханий.

Схема

Перечень элементов

R1=22Kohm C4-5=100uF 25V    IC1=TL071
R2-3=390Kohm    Q1=BC560C    RL1=Relay 12VDc Omron G2R2
R4=470Kohm    Q2-3-4=BC550C J1=3pin connector with 2.54mm step
R5=1Mohm    Q5=BD139 J2=2pin connector with 2.54mm step
R6-7-8-9-10-12=10Kohm D1-2-3=1N4148 J3=2pin connector with 3.96mm step
R11=820 ohm    D4=Green 5mm Led C1-2-3=47uF 63V
   D5=Red 5mm Led

Блок индикации

Светодиоды D4 - D5 отображают режимы работы блока.

D4 (зелёный) - всё ОК, D5 (красный) - защита - состояние задержки при старте или авария в усилке.

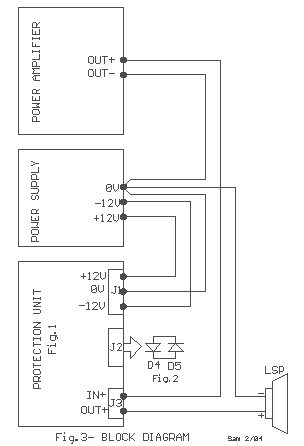

Схема соединений

Блок питается двухполярным напряжением ±12 Вольт. Можно использовать доп. стабилизатор от основного БП усилителя или добавить отдельный маломощный БП.

Предполагается, что такой блок будет собран для каждого канала усилителя.
Внимательно отнеситесь к выбору рэле RL1. Для получения отличных результатов необходимо выбирать рэле с рабочим током контактов в 2...5 раз больше, чем отдаёт ваш усилитель. Если у рэле несколько групп контактов - включите их паралельно.
Отличным выбором будет герметизированное рэле. Материал контактов - сплавы золота, серебра, иридия.

Вобщем, это тот случай, где требуется эксперимент и учет ваших возможностей.

Источник - СхемоПай
