Данный усилитель предназначен для использования в составе системного блока ПК в качестве стерео усилителя мощности звуковой частоты, работающего от выходного сигнала звуковой карты на пассивные акустические системы. Усилитель собран на основе микросхемы Philips TDA1552Q.

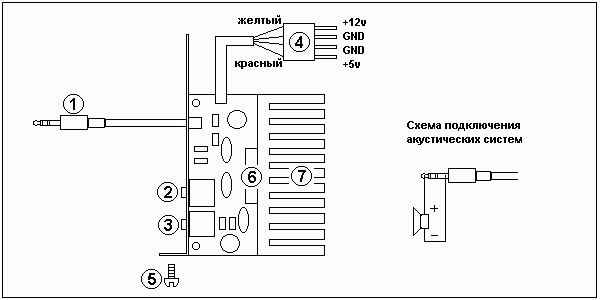

1. Штекер для подключения к линейному выходу "LINE OUT” звуковой карты
2. Гнездо для подключения правой акустической системы
3. Гнездо для подключения левой акустической системы
4. Разъем питания к блоку питания компьютера
5. Крепление
6. TDA1552Q
7. Радиатор

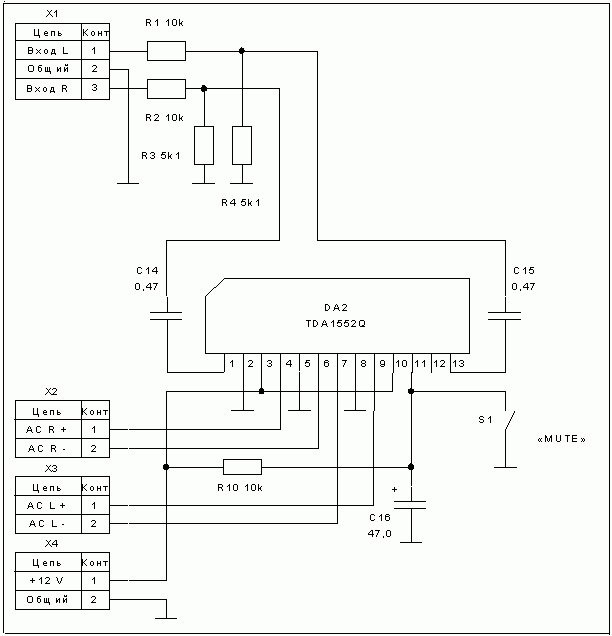

Принципиальная схема

Технические характеристики
Pout при R=4 Ohm, THD=0.1% 2x 16 W
Pout при R=6 Ohm, THD=0.1% 2x 12 W
Pout при R=8 Ohm, THD=0.1% 2x 8 W
RMS при R=4 Ohm, THD=10% 2x 22 W
RMS при R=6 Ohm, THD=10% 2x 17 W
RMS при R=8 Ohm, THD=10% 2x 11 W
Отношение сигнал/шум 80 dB
Диапазон рабочих частот 20Hz-22kHz
Максимальный уровень входного сигнала 1 V
Напряжение питания 12 V +- 5%
Максимальный потребляемый ток 5 A
Сопротивление нагрузки 4 - 8 Ohm
Входное сопротивление 15 kOhm

Pout – максимальная выходная мощность, R – сопротивление нагрузки, RMS – музыкальная выходная мощность, THD – гармонические искажения.

Усилитель имеет защиту от
- перегрузки по току
- короткого замыкания выхода
- переполюсовки питания
- перегрева (выше 145 С)

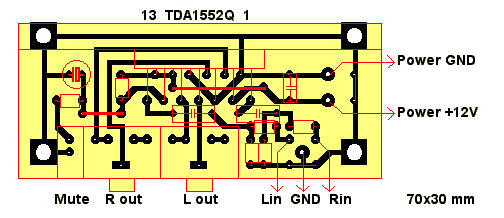

Печатная плата

ВНИМАНИЕ! Использовать только с блоком питания мощностью не менее 200 W. Производить установку усилителя только при отключенном от электросети системном блоке. Недопустим электрический контакт проводов акустических систем с корпусом ПК и другими проводниками.
