Думаю каждый аудиолюбитель которому приходится ехать на авто хочет иметь хороший звук не только у себя дома но и у себя в автомобиле. К сожалению качественное car audio стоит не так дешево как бы хотелось. Даже если в авто уже есть аудиосистема, думаю каждый меломан захочет дополнить ее сабвуфером.

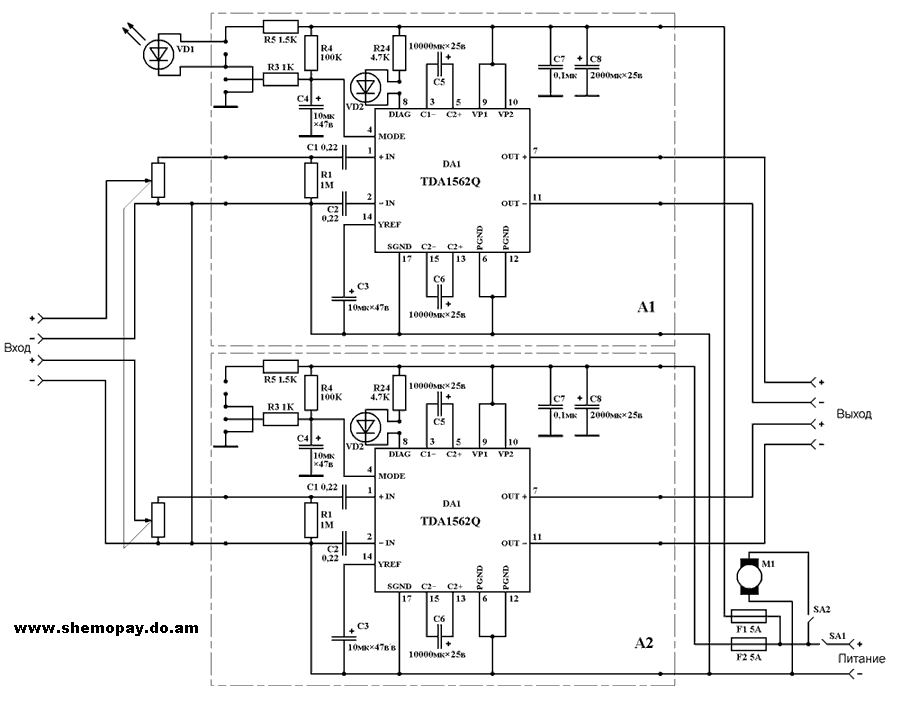

  Таким меломаном оказался и я. Денег на качественный усилитель от ведущих фирм car audio типа Magnat, JBL, Focal, Alpine. который стоит ХХХ у меня не оказалось (да еще и машина не моя собственная, а моего отца), потому было решено быстро сделать недорогой усилитель для саба в авто. Долго не думая была выбранная микросхема TDA1562Q которая работает от однополярного питания 12В и по данным изготовителя способная выдавать мощность 70Вт (реально где-то 40). Были приобретены 2 микросхемы поскольку я решил делать стерео усилитель. Схема включения приведена на рисунке.

Ничего особенного в схеме нет. И все же в схеме есть одна глупость, я выбросил ”мягкое включение”, но его можно легко ввести, это предусмотрено на печатной плате. Каждый из каналов усилителя собран на отдельной плате. На фото показана одна из них.
Ее в формате Sprint Layout 4.0 можно взять здесь.
Разметка со стороны деталей. Возможно это не наилучшая разметка но она 100% работает. Все дорожки нужно сделать более толстыми, особенно дорожки питание, поскольку моя печатка еще не до конца доведена до ума.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Версия УНЧ на микросхеме TDA1562Q в мостовом включении (МОНО)

Режим приглушения «MUTE» более корректно включать кнопкой SA2 (вывод 16 м/сх. на корпус). Тогда УНЧ не полностью выключается, а только отключится выход на динамики. Переключателем SA1 удобно включать и выключать УНЧ. Так как в режиме «STANDBY» микросхема потребляет всего 1мкА, то выводы 9,10 микросхемы можно всегда держать под напряжением, не боясь разрядки аккумуляторов. При этом отпадает необходимость коммутировать силовые цепи и в качестве SA1 можно применить любой малогабаритный переключатель.

В схему добавлены VD2 «Вкл. УНЧ» , R5 и SA2 «FAST MUTE». Выходная мощность (нагрузка 4 Ома) при питании от автомобильной сети достигает 50Вт.

TDA1562 выдерживает в режиме STANDBY 30В, а в рабочем режиме максимум 18-19В.

Ссылка на даташит ТДА1562 - ТУТ
