Простой усилитель 100 Ватт на мосфитах

Напряжение питания: +/-50в

Выходная мощность: 100вт. 8 ом, 150вт. 4ом (RMS)

Входной сигнал: 1в

Список деталей:

C1 = 2,2 µF MKP, MKT 100 V
C2 = 330 pF керамика 50 V
C3 = 100 nF MKP, MKT 100 V
C4 = 100 µF 40 V
C5, C6 = 18 pF керамика 50 V
C7 = 100 nF MKP, MKT 250 V
R1, = 2K2
R2,R3 = 47 K
R4, R5 = 3K9
R6 = 1 K
R7 = 27 K
R8, R9, R11 = 100 ohm
R10 = 10 K
R12, R13 = 470 ohm
R14, R15 = 0.33 ohm 5 w
R16 = 10 ohms 3 watts
T1, T2 = 2N5401, ZTX558, BC556B
T3, T4 = BF470, MJE350, 2SB649
T5, T6 = BF469, MJE340, 2SD669

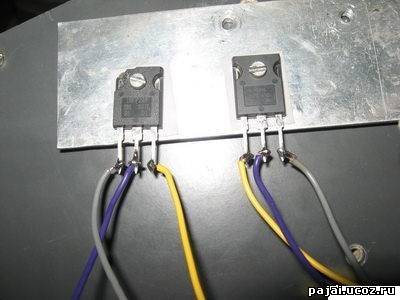

T7 = IRFP240, или 2SK1530, 2SJ162, BUZ900DP, BUZ901DP
T8 = IRFP9240, или 2SJ201, 2SK1058, BUZ905DP, BUZ906DP
F1, F2 = 3 A

Печатки нет, но если кто-то пришлет - обязательно выложу!

Источник - СхемоПай
