Очень простой усилитель на 150 Ватт

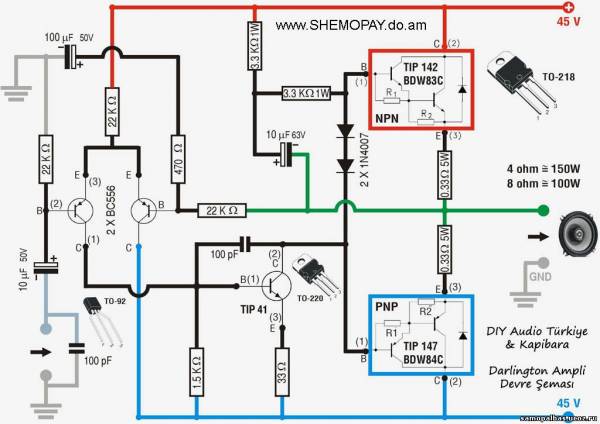

Ну что сказать: усилитель очень понравился, качество хорошее, больше понравилось чем на микросхемах. Предохранители по 2А, больше не надо. Мощность в нем есть, и она где-то +/- 100 Вт на 8 омах, поначалу не верил! При работе на нагрузку 4 ома питание нужно немного понизить, ну хотя он и 45В выдержит. Усилитель я делал для динамика 75ГДН-1-8, на нем и буду делать СабВуфер.
Усилитель хорошо сгорает когда выход замыкаешь амперметром, но починил слава богу!

Для продолжительной работы усилителя на большой мощности, рекомендуется прикрепить оба диода 1N4007 к общему радиатору. [Судя по комментам из разных ресурсов для TIP''ов нужно три диода, буду собирать - проверю!]



Печатную плату можно скачать ТУТ!

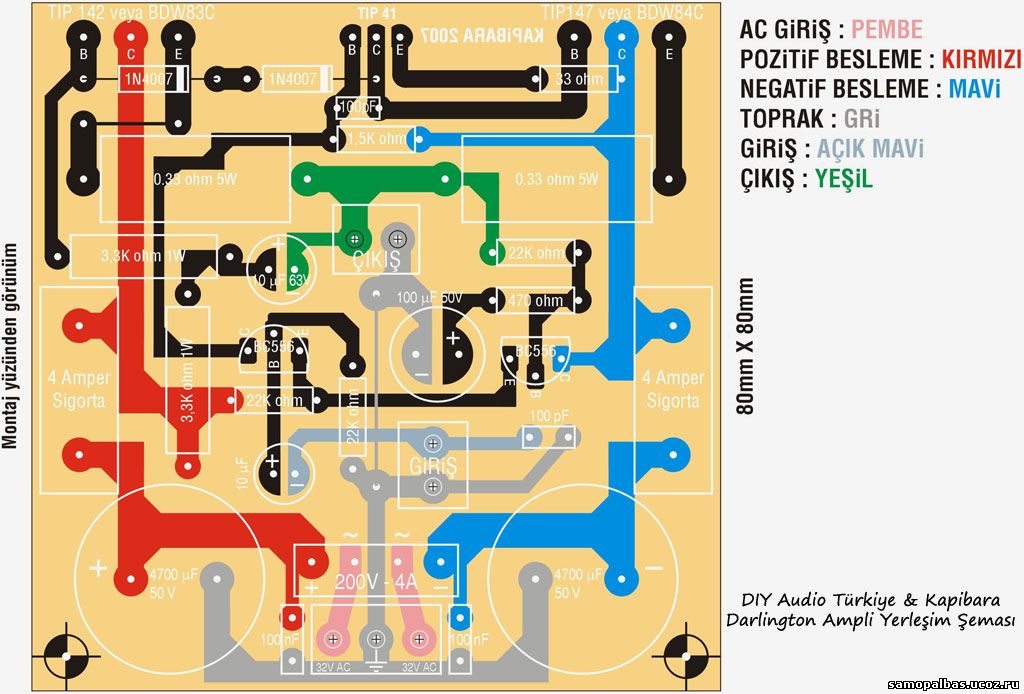

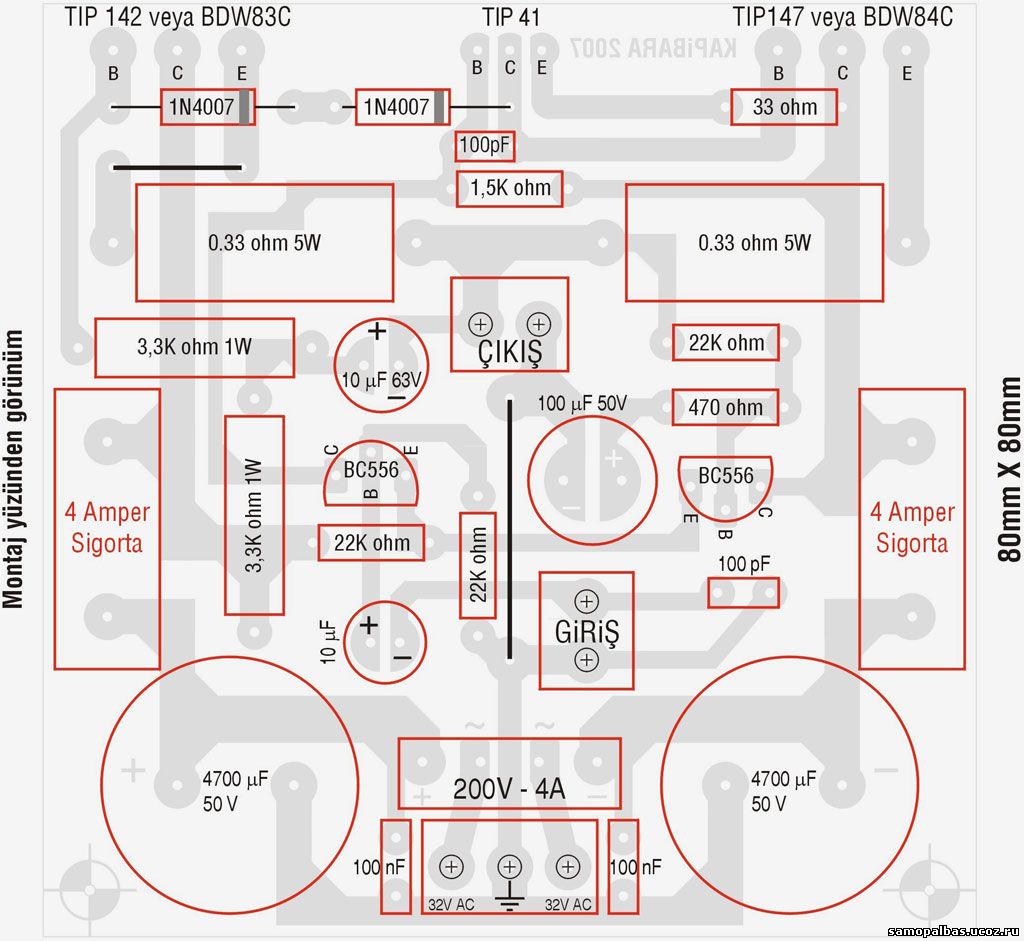

Расположение со стороны элементов:

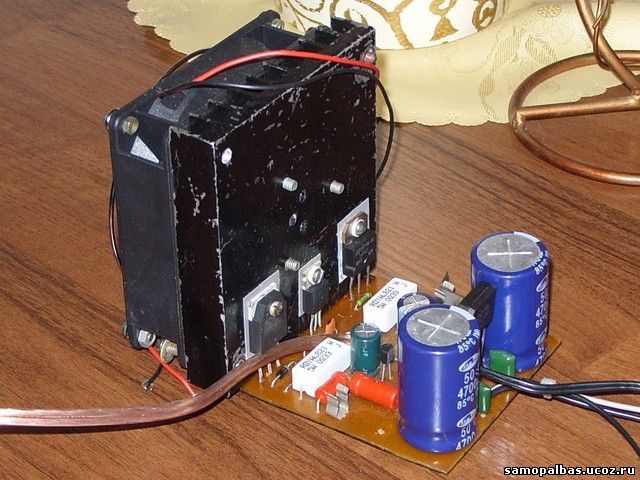

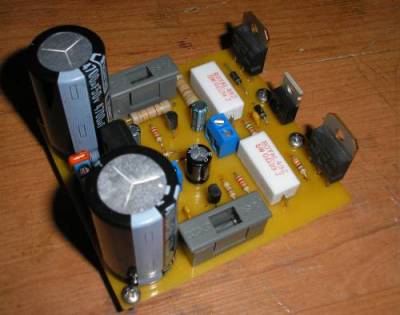

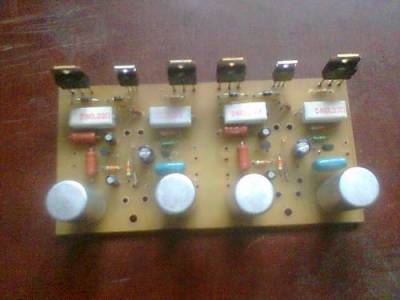

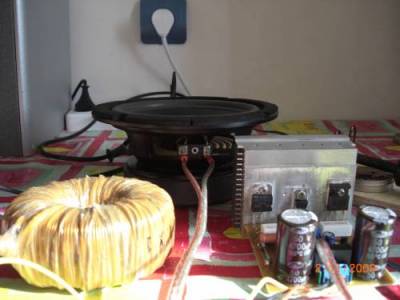

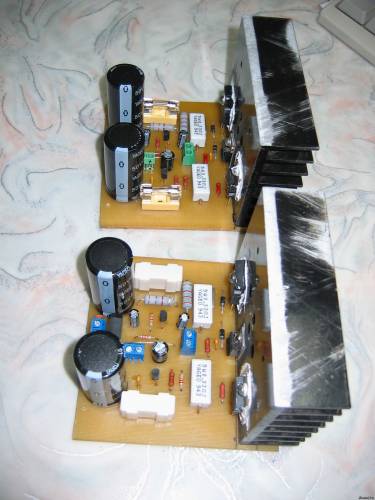

Примеры собраных усилителей:











Источник - Схемопай
Категория: Усилители (УНЧ, УМЗЧ) | Добавил: Александр (2010/Мар/18)
Просмотров: 16107 | Комментарии: 9 | Рейтинг: 0.0/0
Всего комментариев: 9
1 Akustbas
Админ ты сначала разберись что выкидываеш (эта полный фуфель) паверь....!!)))

3 Александр
Попробуйте доказать. Спорить не буду, я его не собирал, но буду, и отзывы о нем нормальные(судя по нескольким форумам). Много от него ждать не приходиться, ведь тут главное простота и мощность! happy

2 Александр
Простите, но уж это явно не сложно сделать самому, посмотрев на схему! dry

4 Sven026
Ну а для начинающего (всмысле меня, и это первый транзисторный унч) это хорошо

5 4ikist
На схемах всё чётко...разобраться можно smile
Там детали импортные(а можно и отечественные их легче найти)
Сложности ни какой...только тяжко найти 2 транзистора
BDW93С (n-p-n) и BDW94C (p-n-p) в корпусе ТО-218
А транзистор TIP 41 (КТ 819Г) самое лёгкое что можно найти smile
Буду пробовать собирать!!!!

6 vitek
Усилок нормаль, я соберал два канала, заработали с первого раза и досих пор пашут уже почти год!! качаю колонки корвет 150 АС 001

7 aleson
Усилок жороший и звук нормальный только надо еще один диод добавить к двум (которые задают режим выходным транзисторам) иначе ступенька на выходе будет!А вообще я еще по транзистору добавил на выход в каждое плечо т.е соединил параллельно звук стал на уровне бюджетных HIFI аппаратов!P.S если детали не левые то усь очень надежный в работе и радиатор желательно побольше

8 maxpat
а есть запчасти которые в старом телике может использоваться?

9 Sven026
Собирал это "чудо" звук устроил выжал при +-42 и емкостях 15000мкф, 140вт. искажений не слышно было. Так, что собирайте смело да и вместо 2-х диодов надо 3.
