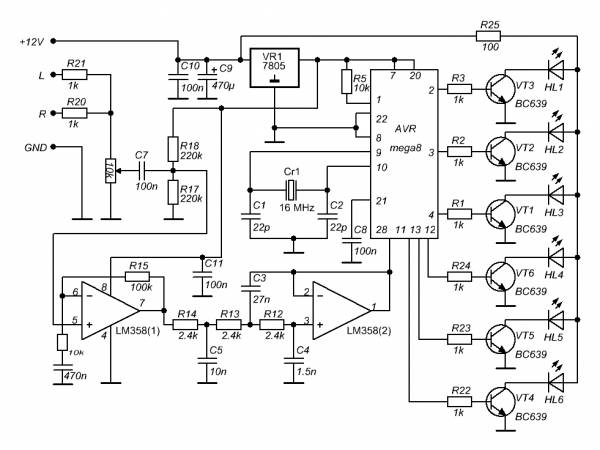

Самый идеальный вариант светомузыки был найден на одном англоязычном сайте, это была светомузыка на контроллере atmega8, данный вариант привлек внимание своей простотой в изготовлении, не было необходимости рассчитывать фильтры, настраивать их, зависимости в громкости почти нет, и самое главное плавное включение ламп (диодов), это было немаловажно, т.к. простое мигание быстро надоедает.. В общем сам вариант схемы вот:

Схема достаточно простая, сердце устройства - контроллер семейства AVR "Atmega8". Как видно по схеме светомузыка имеет 6 каналов, я выбрал три оснвных (сч, вч, нч) как видно к ним идут ключи на BC639, они позволяют подключить на каждый канал до 20 ультраярких светодиодов..

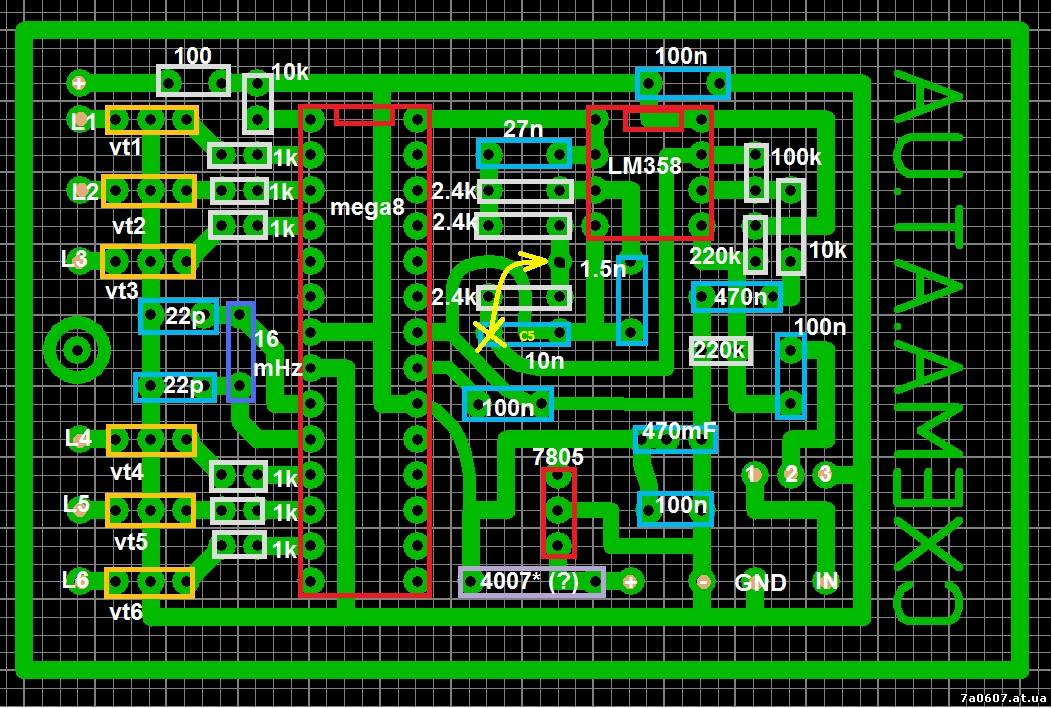

Исправленная печатная плата:

На рисунке расположения элементов видно диод 4007 с вопросительным знаком, так вот он устанавливается когда в стабилизаторе нет необходимости, к примеру питание от БП компьютера от провода +5V? в этом случае нужно установить диод (перемычку) а отверстия под стабилизатор оставить свободными. Если же необходим внутрений стабилизатор (для питания схемы от источника выше 5V) - место для диода должно быть свободным, а стабилизатор припаиваться согласно распиновки даташита!

Скачать только прошивку можно ТУТ!

Скачать печатку (неисправленную), видео, схемку и прошивку можно ТУТ! (СКАЧАТЬ ВСЕ СРАЗУ!)

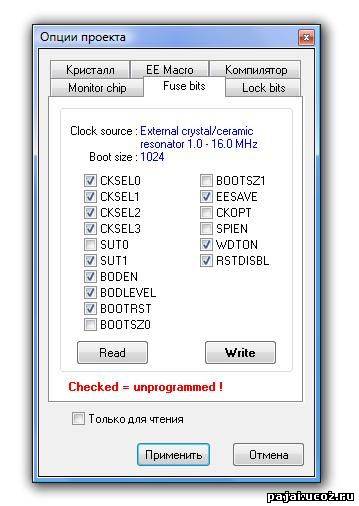

Настройка фюзов:

Еще накопал в Сети:

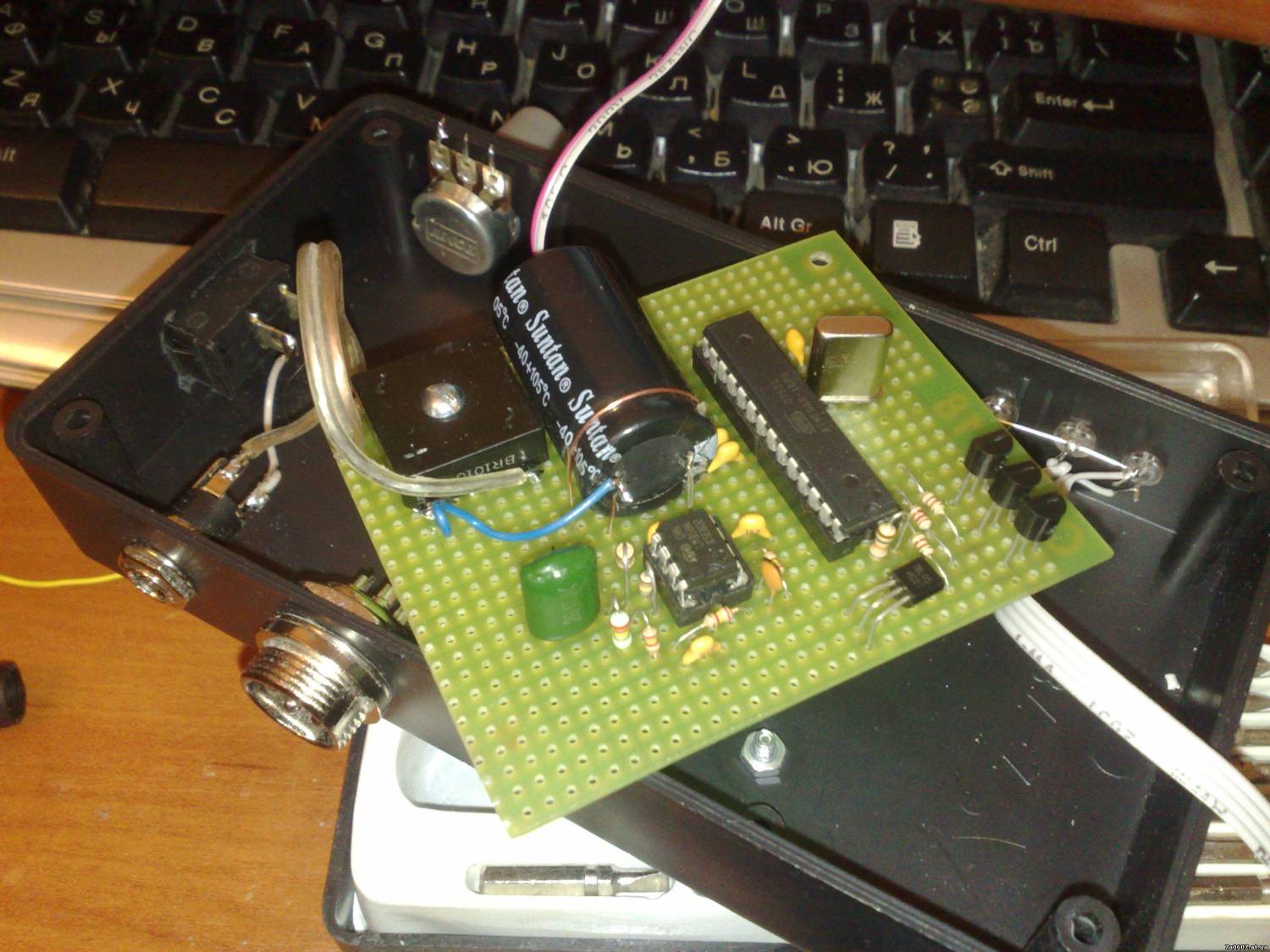

В работе эта светомузыка показала отличные результаты, видео можно посмотреть ниже:
