Запитываем сверхяркий светодиод от 1.5 вольта

Давно хотел сделать себе миниатюрный и яркий фонарик питающийся от одно элемента АА или ААА. Для таких целей есть даже спец. микросхемы, но их дефицит у нас + жаба заставили меня пораскинуть мозгами. В результате было сделано это чудо:


Светит очень ярко. Яркость свечения почти не падает, если подключить параллельно еще один светодиод. Распространённость деталей + легкость сборки и настройки позволят без проблем повторить эту конструкцию.

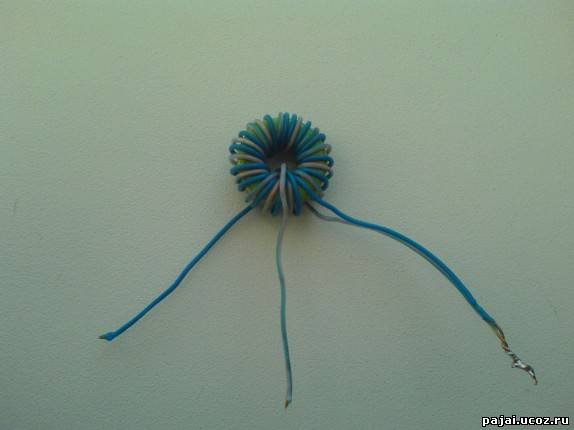

Трансформатор наматывается на ферритовом кольце. Я брал кольцо из старой материнской платы. Наматывать очень просто. Берем два провода одинаковой длинны (я использовал два разноцветных провода от сетевого кабеля). Складываем их вместе и сложенным проводом начинаем наматывать на кольцо виток к витку. В результате у нас получаться 4 провода по два с каждой стороны кольца. Берём по одному проводу разных цветов с каждой стороны и связываем их вместе. Должно получиться примерно следующее:

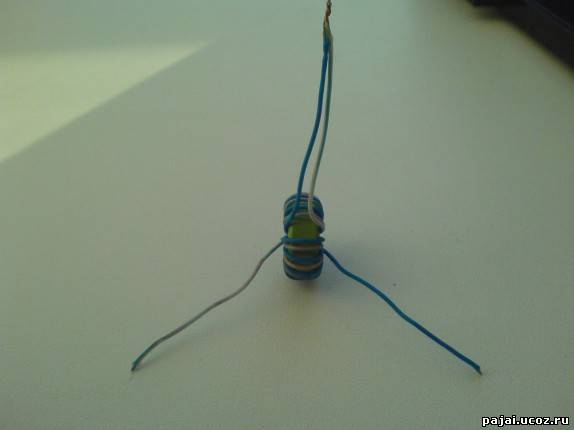

Вид сбоку:

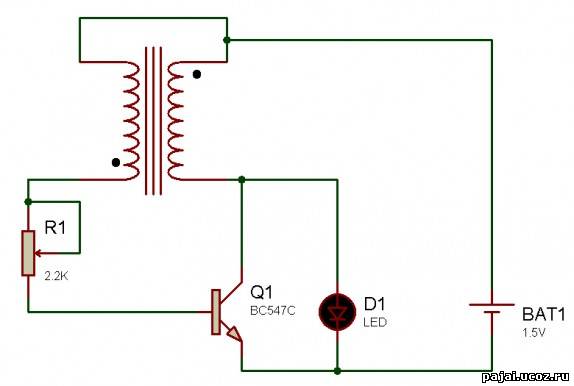

Вместо транзистора BC547C можно применить наш отечественный кт315. Резистором R1 можно немного регулировать яркость свечения. Плата для этой схемы не разрабатывалась, на мой взгляд она тут ни к чему.


Источник - АВРдевайсис

Категория: Просто полезные в хозяйстве | Добавил: Александр (2010/Окт/24)
Просмотров: 6825 | Комментарии: 4 | Рейтинг: 5.0/1
